Mine Sweeper Coastal MCL Niijima Class (全艇退役)
 掃海管制艇「にいじま」型
掃海管制艇「にいじま」型
●Spec

●基準排水量:440t/満載排水量:520t
●主要寸法:全長55.0m×幅9.4m×深さ4.2m×喫水2.5m
●エンジン:ディーゼル2基2軸 出力:1400PS
●速力:約14kt
●船型:船首楼型
●乗員:約45名
●主要装備:20mm多銃身機関砲×1 遠隔操縦自航式掃海具(SAM)一式

 艇記号・番号・艇名
竣工
造船所
所属
定係港
備考
 1番艇 MCL-722 にいじま
S56.11.26
日鋼鶴見
除籍
-
MSC-655→種別変更→H14.03.04 退役
 2番艇 MCL-723 やくしま
S57.12.17
日鋼鶴見
除籍
-
MSC-656→種別変更→H16.02.16 退役
S59.12.18
日鋼鶴見
除籍
-
MSC-660→種別変更→H18.02.08 退役
S61.12.16
日鋼鶴見
除籍
-
MSC-664→種別変更→H20.12.17 退役
 5番艇 MCL-726 おぎしま
S62.12.19
日立神奈川
除籍
-
MSC-666→種別変更→H22.02.26 退役
 6番艇 MCL-727 さくしま
H01.12.13
日鋼鶴見
除籍
-
MSC-671→種別変更→H25.03.21 退役
「はつしま」型 の掃海艇を自走式掃海具SAM(Self-Propelled Acoustic Magnetic)の母艇に改造、種別変更したものです。
●種別変更に際し、掃海具と機雷処分具を撤去し、代わってSAMの誘導装置を搭載。また船体改造工事として、後部舷側にはSAMを横引き曳航する際に用いる防舷材を新設しています。
●主な任務は、掃海艇が入ることができない浅海面の掃海を担当します。
●平成25年3月21日で「にいじま」型は全艇除籍されました。
写真をクリックして頂くと、大きい写真が見られます。(新規ウィンドウで開きます。)
MCL-727 掃海管制艇さくしま

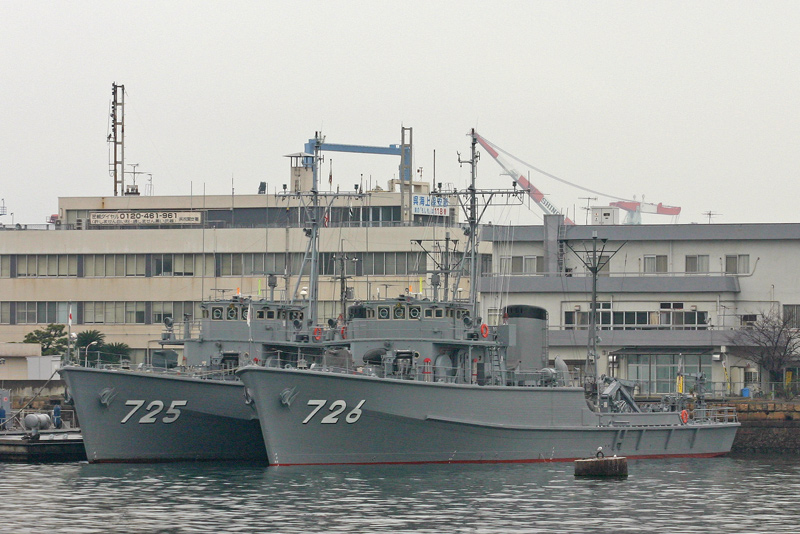

MCL-726 掃海管制艇おぎしま
MCL-725 掃海管制艇かみしま
MCL-727 さくしま (除籍)
MCL-726 おぎしま (除籍)
MCL-725 かみしま (除籍)
MCL-724 掃海管制艇ははじま
MCL-727 さくしま MCL-726 おぎしま
遠隔操縦自航式掃海具(SAM)
MCL-724 ははじま (除籍)
