| Oceanographic
Research Ship AGS Futami Class |
| 海洋観測艦「ふたみ」型 |
|
|
|
| ●Spec |
|
|
●基準排水量：2050t/満載排水量3200t
●主要寸法：全長97.0m×幅15.0m×深さ7.6m×喫水4.3m（わかさ：4.2m）
●エンジン：ディーゼル2基2軸 出力：4400PS（わかさ：4500PS）
●速力：約16kt
●船型：長船首楼型
●乗員：約105名
●主要装備：海洋観測装置一式
|
|
|
艦記号・番号・艦名
|
竣工
|
造船所
|
所属
|
定係港
|
備考
|
|
1番艦 AGS-5102 ふたみ
|
S54.02.27
|
三菱下関
|
海洋業務群直轄
|
横須賀
|
ネームシップ
|
|
|
S61.02.25
|
日立舞鶴
|
海洋業務群直轄
|
横須賀
|
舷側に舷窓
|
●音響観測能力を強化した海洋観測艦で、シルエットはＮＴＴなどのケーブル敷設船に似ています。
●昭和51年度に1番艦が計画されたのち、2番艦が計画されるまでに7ヵ年の開きがあったため、2番艦は各部の性能向上が図られています。
●艦首にはケーブルシーブ（滑車）とガントリー・クレーンを備え、ここから艦内に格納されているケーブルを引き出し海底に敷設します。
●艦内にはケーブルタンクを有し、右舷中部から艦尾にかけて観測作業甲板が配置されています。
●任務上長期行動が多いため、居住性を含む滞洋性が高くなっています。
●観測作業時の艦位保持のため、バウ・スラスターを採用しています。
●自衛艦には珍しい中部舷側の舷窓は「ふたみ」にはなく、「わかさ」のみに備わっています。 |
|
|
写真をクリックして頂くと、大きい写真が見れます。（新規ウィンドウで開きます。）
|
|
|
|
|
|
|

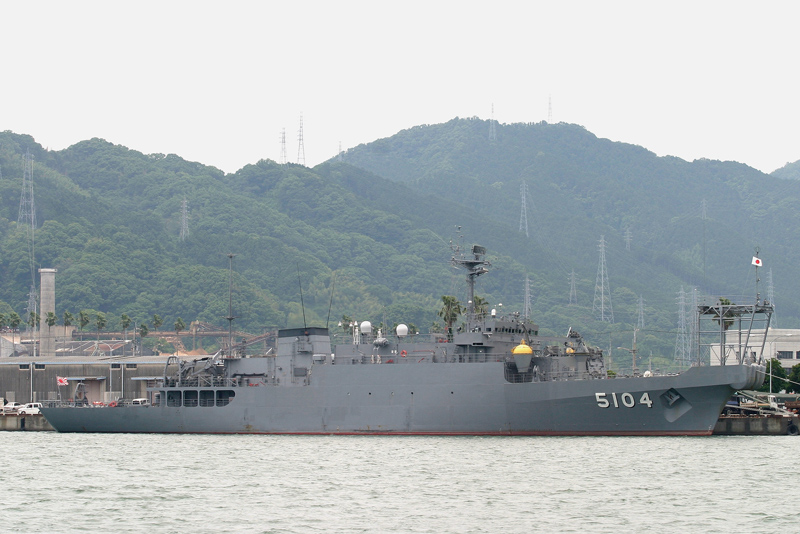

わかさ 左舷前方より
|
艦首 前方より
ケーブルシーブとガントリー・クレーン
|
|
|
|
|
|
ケーブル作業時に用いるブイ
|
左舷艦橋ウイング
|
マスト
|
|
|
|
