| Patrol
Vessel Large With 1Helicopter PLH「つがる」型 |
| ヘリコプター1機搭載型巡視船 PLH「つがる」型 |
|
|
|
| ●Spec |
|
|
●総トン数：3221t（旧）/満載排水量：4037t
●主要寸法：全長105.4m×幅15.0m×深さ8.0m
●エンジン：ディーゼル2基2軸 出力：15600PS
●速力：約22kt
●船質：鋼
●航続距離：6000浬
●乗員：69名
●主要装備：フィンスタビライザー バウスラスター レーダー 航空用レーダー 他
●主要兵装：40mm単装機銃×1 20mm単装機銃×1
●搭載ヘリコプター 「ベル212」中型ヘリコプター1機
●航行区域：遠洋（国際航海）
|
|
|
船記号・番号・船名
|
竣工
|
造船所
|
管区
|
配置
|
備考
|
|
PLH-02 つがる
|
S54.04.17
|
石播東京
|
第一管区
|
函館
|
ネームシップ
|
| PLH-03 おおすみ |
S54.10.18
|
三井玉野
|
第十管区
|
鹿児島
|
●
|
| PLH-04 はやと |
S55.03.05
|
日立舞鶴
|
第十管区
|
鹿児島
|
うらが→はやと
|
| PLH-05 ざおう |
S57.03.19
|
三菱長崎
|
第二管区
|
塩釜
|
●
|
| PLH-06 ちくぜん |
S58.09.28
|
川崎神戸
|
第七管区
|
福岡
|
●
|
| PLH-07
せっつ |
S59.09.27
|
住重浦賀
|
第五管区
|
神戸
|
●
|
| PLH-08 えちご |
H02.02.28
|
三井玉野
|
第九管区
|
新潟
|
●
|
| PLH-09 りゅうきゅう |
H12.03.31
|
三菱長崎
|
第十一管区
|
11管本部
|
●
|
| PLH-10
だいせん |
H13.10.01
|
NKK鶴見
|
第八管区
|
舞鶴
|
●
|
●PLH「そうや」型（砕氷船）の準同型後続船として建造された、ヘリコプター1機搭載型巡視船です。
●OIC（Operation Information Center）を持ち、大規模な警備救難活動の際、指揮船として活躍することが出来ます。
●同型船とはいうものの1番船と9番船には20年以上のタイムラグがあり、搭載機能や船内レイアウト、ヘリコプター関連設備など逐次改良が加えられているほか、「りゅうきゅう」「だいせん」の2隻は線図も新規に描き直された事実上の新型船です。
●大きさは海上自衛隊 「はつゆき」型
よりやや小さいくらいです。
●平成2年建造のPLH-08「えちご」は、船橋の大幅省力化が図られています。
●PLH-09「りゅうきゅう」、PLH-10「だいせん」は実質的に再設計された新型船と言えます。 |
|
|
写真をクリックして頂くと、大きい写真が見れます。（新規ウィンドウで開きます。）
|
|
|
|
|
|
ヘリコプター搭載型巡視船PLH「つがる」型
|
|
|
|
|
|
|
|
「だいせん」左舷後方より
|
「せっつ」右舷後方より
|
「せっつ」船首正面から
|
|
|
|
|
|

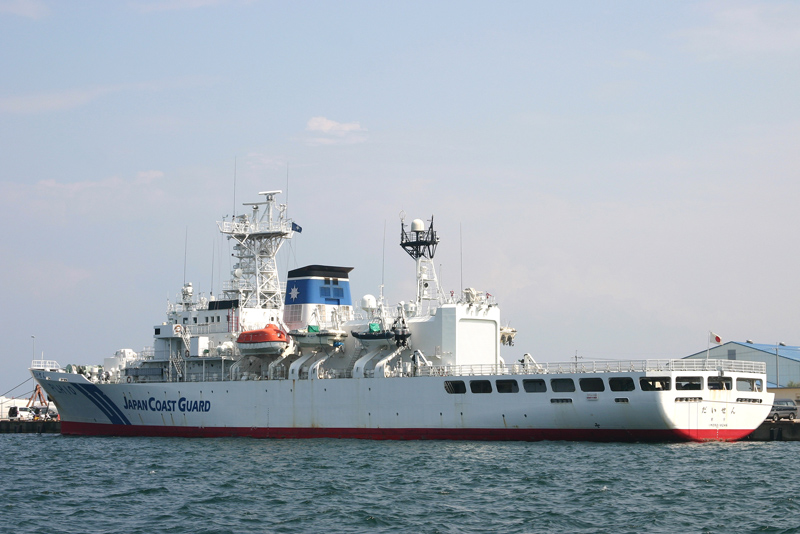

「だいせん」左舷船尾
|
「せっつ」船首方向から
|

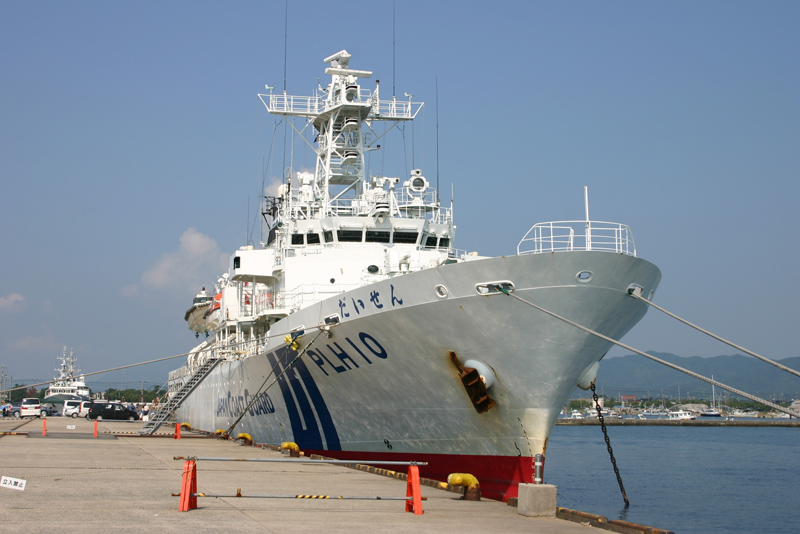

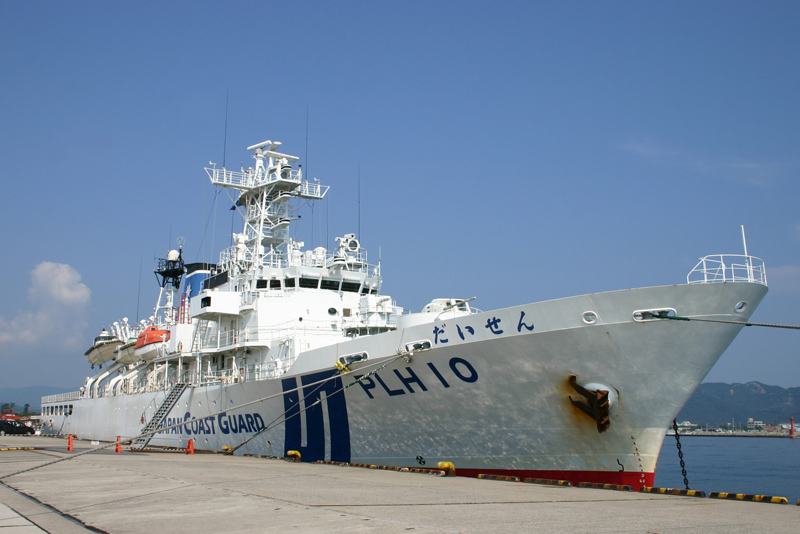

「だいせん」船首方向から
|
|
|
|
|
|
ヘリコプター甲板と格納庫
|
だいせん船体中央部 2隻の搭載艇と救命艇
ヘリコプター格納庫
|
せっつ船体中央部 搭載艇 救命艇
|
|
|
← 書籍：「海上保安庁パーフェクトガイド」
海保船艇の入門書としては最適の本です。
|
|
|
|
搭載ヘリコプター「ベル212」型
|
|
|
|
|
|
|
|
|
